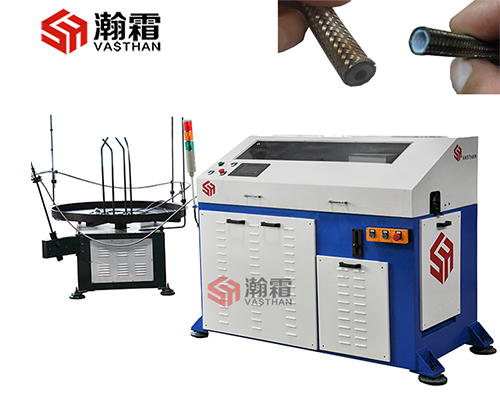

产品名称: 全自动高频加热切割机、编织管切割机、橡胶管切割机

发布日期: 2017-12-18

点击数: 2453

询价: 点击产品询价

二维码:

产品详情

适用于对外径40mm以内的编织软管或钢丝胶管的切割。触摸屏操作,搭配胶管开卷架使用,可实现全自动批量切割, 全自动长度测量与精度检测,以及全自动成品输出,是现代化胶管总成加工车间解决不断上涨的劳动力成本问题,提高切割成品率与产品质量,提升生产车间整体自动化水平的理想选择 .

二、主要参数

1、管材送料系统:

①、卷管料架配合程序自动放料、料架承重200KG。配有电机感应自动放

料。

②、伺服电机精确送料,通过主副带轮传动系统,柔性送料、不伤管件

③、送料精度:±0.2mm,配置编码器测量机构、闭环控制,送料更准确。

④、送料速度可调:Vmax 350mm/s.

2、进刀锯切系统:

①、锯片采用高速钢无齿锯片

②、锯片上下动力采用气液转换,速度平稳、锯切进刀速度可调;

④、锯片上升的位置可调。

⑤、夹持工件的动力源为气缸夹持,配合关节锁死机构,确保锯切时管件

不松动,防止锯切毛刺;

⑥、切割精度±1mm,切割速度每小时500~700件(每件100mm长为例);

3、高频感应加热冷却系统:

①、针对薄壁管,选用高频感应加热器,在锯切前,对锯切位置进行

    瞬间快速加热,避免锯切时产生的切口毛刺等问题。

②、加热功率:可调

②、胶管冷却:感应圈附近加装自动喷水装置,感应加热后瞬间喷水冷却,喷水量和喷水时间可调整控制,冷却水可循环回收利用。

3、程序控制:

①、自动、手动转换旋钮,各机构动作可手动调整;

②、无料自动停机功能

③、设置三色灯警示装置,出现异常或条件不满足时闪红灯、调整时闪黄灯、正常运行时闪绿灯;

④、生产数量可计数。

4、电气系统配置:

①、送料传送系统、锯切传送系统的伺服电机和驱动器采用日本三菱元件

②、由人机界面与PLC控制器连接后作为操作控制系统,程序各动作的延迟时间等需可调,人机界面采用7寸彩色触摸屏;PLC采用日本欧姆龙。
