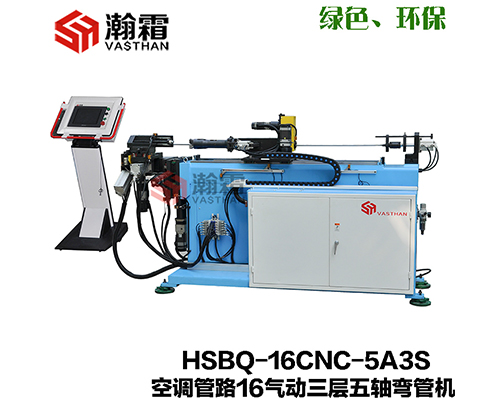

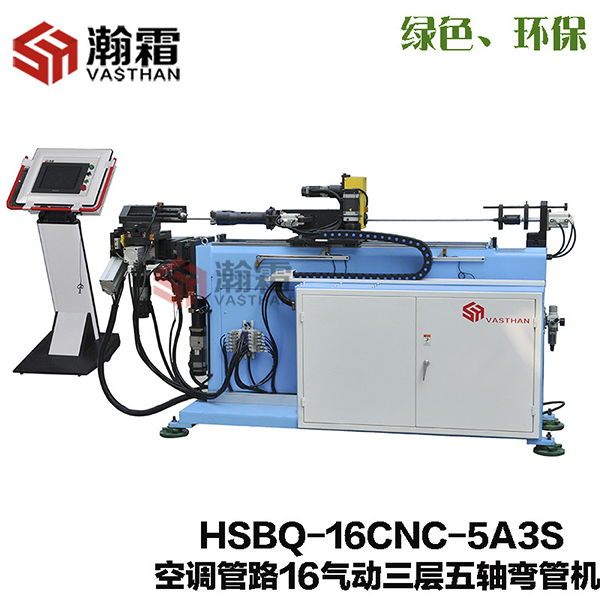

产品名称: HSBQ-16-5A-3S 气动三层模弯管机/PLC控制 五轴伺服 速度快

发布日期: 2017-12-18

点击数: 2342

询价: 点击产品询价

二维码:

简述:

产品详情


      本机床采用缠绕式弯管,通过各结构动作的配合,达到使管材按要求弯曲的目的。本机床采用气压驱动、PLC控制和电机伺服内闭环自控系统,还采用了完备的电脑程序控制,能预先设定存储100种工作程序,每一工作程序又可设定30个工位,能作程序号和产品号对照表,因而具有自动化程度高、工效高、操作简单、结构紧凑、加工泾度高、使用寿命长等特点。


性能:

      • CNC控制,采用OMRON公司CP1H –PLC嘬新控制系统



      • 10.4吋彩色触摸屏



      • 伺服系统采用日本三菱MR-E系统

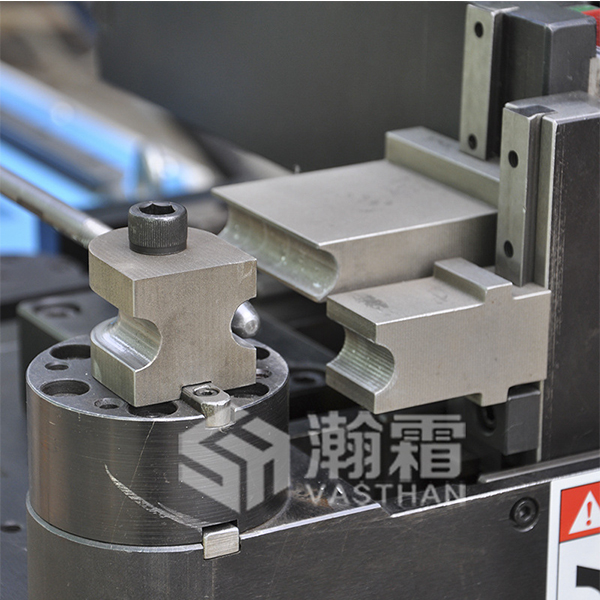

      • 夹紧部分及弯管部分:夹紧部分有主模及导模,主模在工作时夹紧管材,使之不松动,导模在弯管时托住管材。由于采用了直线导轨导模技术,使弯管时导模随管子移动 ,因而不损坏管子表面



      • 直线推进方式采用滚珠丝杆以及直线导轨



      • 弯臂有安全挡板



      注:设备颜色可以由客户自定(提供色标或色卡)


技术参数:

型号 HSBQ-16CNC-3A-1S HSBQ-16CNC-3A-2S HSBQ-16CNC-5A-3S HSBDQ-10CNC-6A-3S
轮模数 1层 2层 3层 3层左右弯
嘬线有效行程 1.2m 1.8m
大弯管能力(钢管)  φ16*1.5mm
大弯管能力(铝管) φ22*2.0mm
大弯曲半径(可按要求加大) R70mm
工作速度 弯管速度  Max.250°/s
直线送料速度  Max.1m/s
旋转速度 Max. 450°/s
工作精度 弯管精度 ±0.1°
直线精度 ±0.1mm
旋转精度 ±0.1°
芯棒有效行程  30mm
最大弯管角度 190°
伺服电机功率   弯管  1000W
直线  750W
旋转  400W
上下 / / 1000W
左右 / / /  1000W
导模 / / /  400W
工作压力 0.5Mpa-0.7Mpa
大压力 0.8Mpa
      注:以上为基本参数,具体参数根据产品工件图而定,价格根据机型和配置
